Forbhreathnú Táirge
GCA 6051-Úsáideann aimplitheoir optúil YZ go maith-erbium ardfheidhmíochta a bhfuil aithne air{-ytterbium co-snáithín dópáilte dúbailte agus léasair caidéil ísealghloine. Tá dearadh ciorcad iontaofa aige agus dearadh éifeachtach diomailt teasa. Féadfaidh uaschumhacht aschurtha iomlán an mheaisín iomláin +36dBm a bhaint amach, agus tacaíonn sé le suas le 32 aschur, le lasc optúil roghnach, CWDM, agus braite RF. Soláthraíonn sé bogearraí bainistíochta líonra prótacal SNMP agus bainistíocht líonra WEB, atá oiriúnach le haghaidh tarchur aimplithe comhartha optúla 1550nm i líonra FTTH.

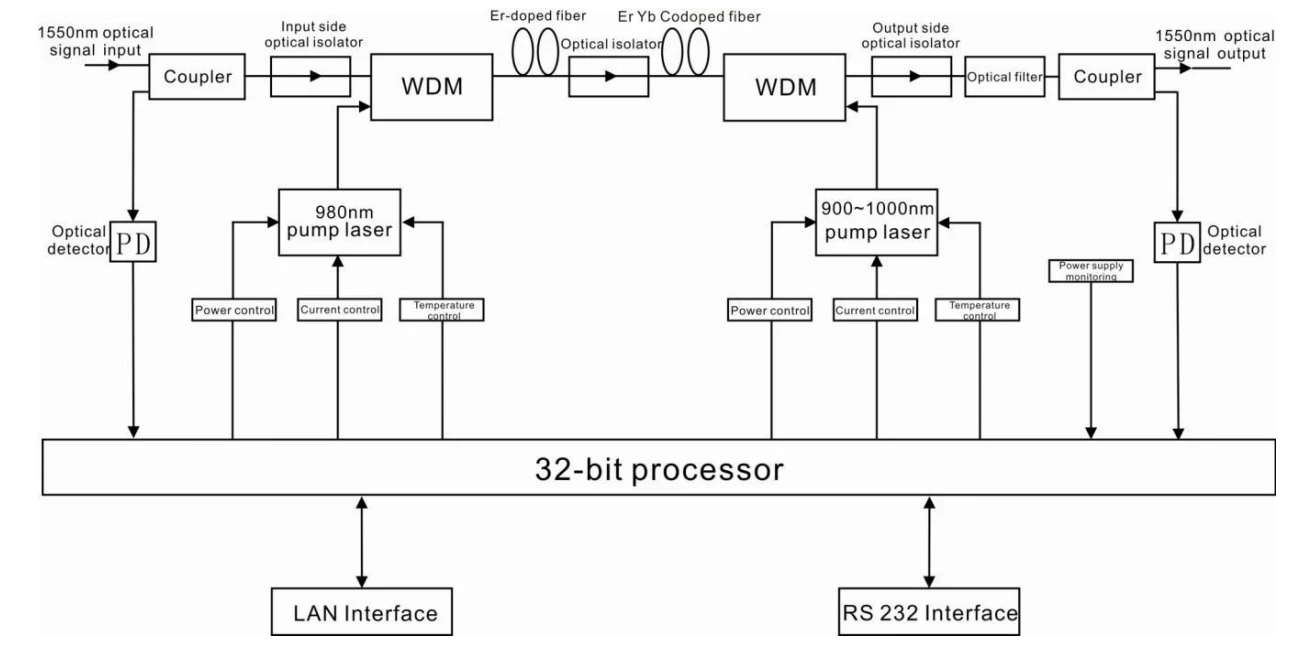

Léaráid bloc
Teicníc Paraiméadar
|
Mír |
Aonad |
Paraiméadair theicníc |
Athmharc |
|
|
bandaleithead oibriúcháin |
nm |
1545 - 1565 |
||
|
Raon cumhachta ionchuir optúla |
dBm |
-5-+10 |
||
|
Cumhacht aschurtha optúil uasta |
dBm |
36 |
||
|
Cobhsaíocht cumhachta aschuir |
dBm |
±0.5 |
||
|
Figiúr torainn |
dB |
Níos lú ná nó cothrom le 6.0 |
Power0dBm ionchur optúil |
|
|
Caillteanas ar ais |
Ionchur |
dB |
Níos mó ná nó cothrom le 45 |
|
|
Aschur |
dB |
Níos mó ná nó cothrom le 45 |
||
|
Cineál Cónascaire Optúil |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Níos mó ná nó cothrom le 50 |
Coinníoll tástála de réir GT/T 184-2002 |
|
|
C/CTB |
dB |
Níos mó ná nó cothrom le 63 |
||
|
C/CSO |
dB |
Níos mó ná nó cothrom le 63 |
||
|
Voltas soláthair cumhachta |
V |
AC160V - 250V(50 Hz), DC48V |
||
|
Tomhaltas cumhachta |
W |
Níos lú ná nó cothrom le 65 |
|
|
Raon Teocht Oibriúcháin |
céime |
-10 - +45 |
|
|
Raon Teochta Stórála |
céime |
-30 - +70 |
|
|
Taise choibhneasta oibriúcháin uasta |
% |
Uasmhéid 95% Gan Chomhdhlúthú |
|
|
Toise |
mm |
437(L)×442(W)×44(H) |

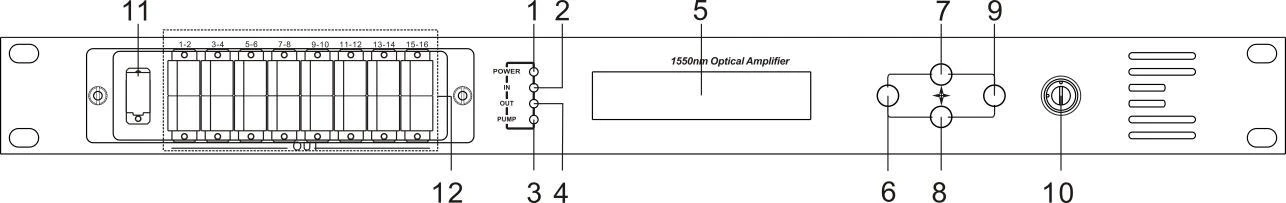

Cur síos ar an bPainéal Tosaigh
|
1. Táscaire cumhachta: Tá soláthar cumhachta lasc amháin ag obair - buí; tá dhá sholáthair cumhachta aistrithe ag obair – glas. |
|
2. Táscaire cumhachta ionchuir optúla: Casann an solas seo air nuair a bhíonn an chumhacht ionchuir optúil > -10dBm. |
|
3. Táscaire stádais oibre caidéil: Ciallaíonn solas dearg nach bhfuil an caidéal ag obair, ach tá paraiméadair an mheaisín gnáth; ciallaíonn flashing solas dearg go bhfuil an meaisín briste síos, cúis locht gaolmhar féach ar an roghchlár aláraim ar an roghchlár taispeáint; ciallaíonn solas glas go bhfuil an caidéal ag obair de ghnáth |
|
4. Táscaire cumhachta aschuir optúla: Casann an solas seo air nuair is é > +10dBm an chumhacht aschurtha optúil. |
|
5. 160×32 ponc-scáileán LCD maitrís |
|
6. Taispeáin an eochair scoir nó cealaigh an roghchláir socraithe. |
|
7. Taispeáin an eochair suas nó méadú ar an roghchlár thus. |
|
8. Taispeáin an eochair síos nó laghdaigh an roghchlár socraithe. |
|
9. Taispeáin eochair iontrála an roghchláir thus. |
|
10. Eochair lasctha léasair caidéil: Ciallaíonn "AR" go bhfuil an léasair caidéil oscailte agus ciallaíonn "OFF" go bhfuil an léasair caidéil dúnta. Cinntigh go bhfuil an eochair ar an suíomh "OFF" roimh an chumhacht ar. Tar éis duit féin-tástáil a dhéanamh, rothlaigh an eochair go dtí an suíomh"AR" de réir na teachtaireachta a thaispeánfar. |
|
11. Ionchur comhartha optúil |
|
12. Aschur comhartha optúil |

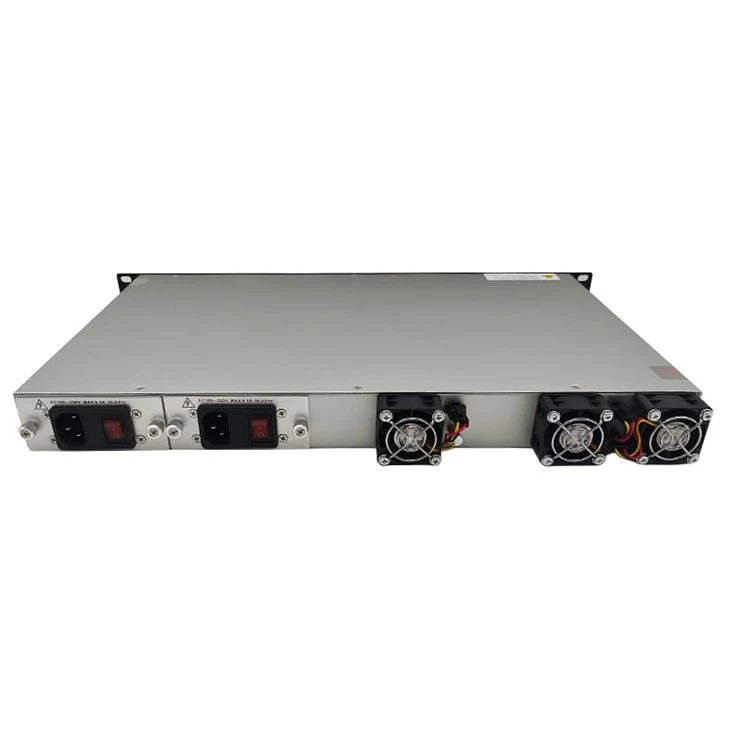

Cur síos ar an bPainéal Cúil
|
1. Asraon lucht leanúna. |
2. Comhéadan RS232. |
|
3. An port ionchuir AC 220V soláthar cumhachta 1. |
4. An vacuum soláthair cumhachta 1. |
|
5. An lasc soláthair cumhachta 1. |
6. An port ionchuir AC 220V soláthar cumhachta 2. |
|
7. An fiús soláthair cumhachta 2. |
8. An lasc soláthair cumhachta 2. |
|
9. Graí talún an chassis |
10. comhéadan LAN |
