Soláthraíonn an t-alt seo iniúchadh domhain ar chroí-ról EDFA i líonraí CATV FTTH-cumhacht comharthaí optúla a fheabhsú chun-tharchur fad-achair a bhaint amach{3}}agus tugtar isteach conas a fheidhmíonn glacadóirí CATV+SAT IF le hard AGC, CWDM, agus ultra-le haghaidh comhpháirteanna líonra ísealfheidhmíochta mar phríomhtheicneolaíochtaí barrfheabhsaithe torainn.
Agus CATV (Teilifís Cábla) éifeachtach, cobhsaí á dtógáil FTTH (Fiber-chuig--Baile) líonraí atá in ann tacú le sonraí ollmhóra agus tarchur físe ard-sainmhínithe, tá ról ríthábhachtach ag aimplitheoirí optúla. Ina measc, tá an EDFA (Erbium-Amplifier Snáithín Dópáilte) ar cheann de na gairis aimplithe optúla is riachtanaí. Mar sin, cad é go díreach príomhchuspóir EDFA i líonraí CATV FTTH, agus conas a chomhoibríonn sé le trealamh glactha na chéad ghlúine eile? Tugann an t-alt seo anailís mhionsonraithe.

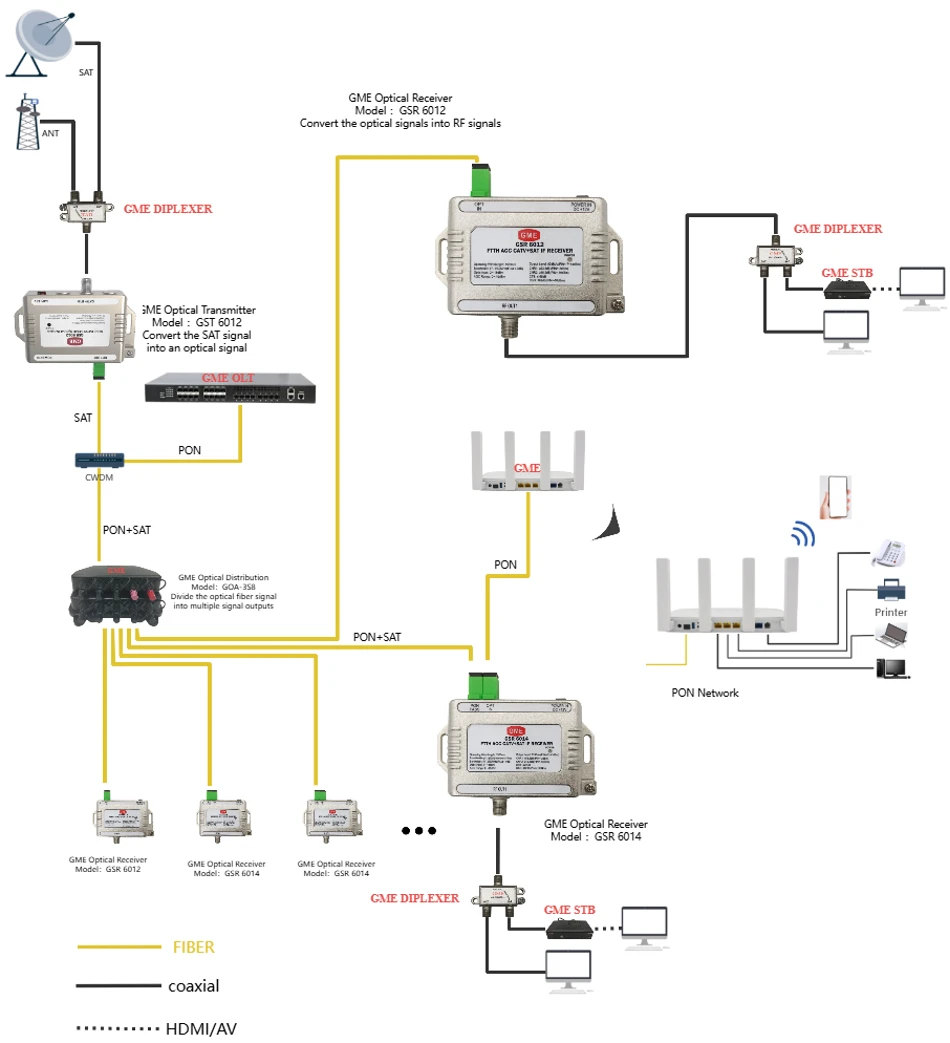

SAT-TERR THAR Snáithín
Príomhfheidhm EDFA i Líonraí FTTH CATV: Leaschraolacháin agus Aimpliú Comhartha Optúil
Go simplí, is é príomhchuspóir EDFA ná comharthaí optúla a mhéadú go díreach, ag cúiteamh as caillteanais le linn tarchurtha snáithíní agus ag leathnú go mór an teacht comhartha.
I líonra FTTH, tarchuirtear comharthaí optúla ó cheann ceann an oibreora agus ní mór dóibh achair fhada a thaisteal chun tithe na n-úsáideoirí a bhaint amach. Cé go léiríonn optaic shnáithíneach caillteanas íseal go bunúsach, is cinnte go maolaíonn cumhacht optúil thar achar. Nuair a lagaíonn an comhartha thar phointe áirithe, ní féidir leis an nglacadóir taoibh úsáideora é a aithint go cruinn a thuilleadh, rud a fhágann go gcuirfear isteach ar an gcomhartha nó go dtiocfaidh díghrádú trom ar cháilíocht.
Feidhmíonn EDFA mar “stáisiún athbhreoslaithe” feadh na líne snáthoptaice. Aimplíonn sé comharthaí optúla go díreach gan iad a thiontú ina gcomharthaí leictreacha, rud a thugann buntáistí gan sárú dó:
Cumhacht Aschuir Ard: In ann tonnfhaid iolracha a aimpliú ag an am céanna, ag tacú le líon mór úsáideoirí.
Tarchur Trédhearcach: Formáid- agus ráta-agnostic, ag cinntiú comhoiriúnacht láidir.
Torann Íseal: Coinníonn feidhmíocht torainn den scoth cáilíocht comhartha.
Trí EDFAanna a imscaradh go straitéiseach sa stoc líonra, is féidir le hoibreoirí líonraí CATV a thógáil a chlúdaíonn na mílte ciliméadar nó fiú na céadta ciliméadar gan a bheith buartha faoi mhaolú comharthaí.
Taobh amuigh de EDFA: Dúshláin ag Network Edge agus Key Solutions-Glacadóirí Ardfheidhmíochta-
Cé go dtugann EDFA aghaidh ar dhúshláin tarchuir trunc, d’fhéadfadh an comhartha lagú arís de bharr dáileacháin agus tuilleadh tarchurtha faoin am a shroicheann sé pointí rochtana úsáideoirí (eg foirgnimh nó tithe), agus d’fhéadfadh torann a thabharfaidh an EDFA isteach a bheith ann. Ag an gcéim seo, tá glacadóir FTTH ardfheidhmíochta riachtanach le haghaidh glactha agus tiontaithe comhartha ar ardchaighdeán sa "mhíle deireanach."
Seo é an áit a dtiocfaidh AGC CATV+SAT IF RECEIVER (Comhrialú Gnóthachan Uathoibríoch CATV agus Glacadóir Satailíte IF) i bhfeidhm le hardteicneolaíochtaí. Tá glacadóir atá deartha le haghaidh seirbhísí nua-aimseartha trí-súgartha, mar cheann leis na gnéithe seo a leanas, ríthábhachtach chun taithí an úsáideora deiridh a chinntiú:
Tacaíocht Leathanbhanda (45–2150 MHz): Tacaíonn sé go hiomlán le comharthaí traidisiúnta CATV RF agus comharthaí satailíte IF (SAT IF), ag freastal ar éilimh éagsúla rochtana seirbhíse.
Tógtha-In Optúil AGC: Feidhmíonn sé seo mar "árachas cliste" i gcoinne luaineachtaí cumhachta optúla. Nuair a athraíonn cumhacht optúil ionchuir mar gheall ar athruithe teochta comhshaoil nó caillteanais naisc bheaga, déanann an AGC (Rialú Gnóthachan Uathoibríoch) leibhéal aschuir agus gnóthachan a choigeartú go huathoibríoch chun aschur comhartha cobhsaí agus iontaofa a chinntiú gan idirghabháil láimhe, ag laghdú costais oibriúcháin go mór.
Teicneolaíocht Ísealtorainn-: Fostaítear comhpháirteanna gníomhacha ardleibhéil ar nós aimplitheoirí GaAs chun torann a laghdú, chun an Cóimheas Iompróra go-Torainn (CNR) a fheabhsú, agus go háirithe feabhas a chur ar fheidhmíocht na gcomharthaí arna n-aimpliú ag EDFA, ag seachadadh caighdeán físeáin níos soiléire.
Líneacht agus Maoile den scoth: Laghdaíonn sé saobhadh go héifeachtach, cinntíonn sé neart comhartha aonfhoirmeach ar fud gach cainéal, agus cuireann sé cosc ar shaincheisteanna cosúil le picteilíniú nó cur isteach ar chainéil áirithe.
Ard{0}}Brathadóir Fótagrafach Líneachta (PD) + Tógtha-In CWDM: Trí úsáid a bhaint as teicneolaíocht CWDM (Ilphléacsáil Rannán Garbhthonnfhad), féadann sé comharthaí a fháil ó thonnfhaid éagsúla (m.sh., comharthaí CATV 1550 nm agus comharthaí sonraí 1490 nm/1310 nm) agus déanann sé ardcháilíocht optúil{6}chun{7}}tiontú leictreach a dhéanamh trí fhoinse ard-phróiseála {8}, ag soláthar aisiompú leictreach trí fhoinse ard-phróiseála.
Caillteanas Ard ar ais agus Feidhmchlár Snáithín Aonair: Feidhmíonn sé thar snáithín mód amháin croí singil le caillteanas ard aischuir, ag laghdú trasnaíochta ó chomharthaí frithchaite agus ag cinntiú cobhsaíocht naisc.
Sineirgíocht Idir EDFA agus Glacadóirí Chliste
Go hachomair, is é príomhchuspóir an EDFA iCATV FTTHis é is aidhm do líonraí tarchur sealaíochta cian, éifeachtúil agus ard-acmhainne comharthaí optúla a chumasú, ag feidhmiú mar bhunsraith chun líonraí a thógáil go forleathan. Ar imeall an líonra, feidhmíonn glacadóir comhtháite CATV+SAT IF ina bhfuil optúil AGC, torann íseal ultra, CWDM, agus teicneolaíochtaí eile mar an gcaomhnóir deiridh ag cinntiú go seachadtar comharthaí ardchaighdeáin d’úsáideoirí. Le chéile, tá siad mar chnámh droma do líonraí nua-aimseartha leathanbhanda snáthoptaice agus seirbhíse físeáin ardluais, cobhsaí agus iontaofa.
I gcás oibreoirí líonra agus déantúsóirí trealaimh, is cinneadh straitéiseach é glacadóir ardfheidhmíochta a roghnú leis na gnéithe thuas chun feidhmíocht líonra a bharrfheabhsú, sásamh úsáideoirí a fheabhsú, agus costais oibriúcháin iomlána a laghdú.
