Is gléas lárnach teirminéil é an glacadóir FTTH AGC CATV i líonraí nua-aimseartha Fiber- chuig-Baile (FTTH), a fhreastalaíonn ar dhá róil an "aistritheoir comharthaí optúla" agus "cobhsaitheoir comharthaí." Is é a chroí-mhisean ná an tonn optúil ilchodach a dheighilt go héifeachtúil agus go hiontaofa, lena n-iompraítear sonraí ardluais idirlín agus comharthaí teilifíse craolta ar ardchaighdeán a tharchuirtear trí shnáithín amháin-go comharthaí leictreacha is féidir a úsáid go díreach ag trealamh caighdeánach laistigh den teaghlach. Seo a leanas léiriú cuimsitheach agus domhain ar a shonraí teicniúla, a meicníochtaí oibre agus a thábhacht.
I. Croífheidhm agus Suíomh
I ngnáthlíonra -imirt FTTH -triarach, ní mór do shnáithín aon bhraoin amháin a tharchur go comhuaineach:
Comhartha Sonraí iartheachtach:De ghnáth ag baint úsáide as an tonnfhad 1490nm, le haghaidh rochtain idirlín, VoIP, etc.
Comhartha Sonraí In aghaidh srutha:Go hiondúil ag baint úsáide as an tonnfhad 1310nm, chun sonraí a uaslódáil úsáideoirí.
Comhartha Físe CATV le sruth:Go hiondúil baintear úsáid as an tonnfhad 1550nm, chun cláir teilifíse craolta analógacha agus digiteacha a tharchur.

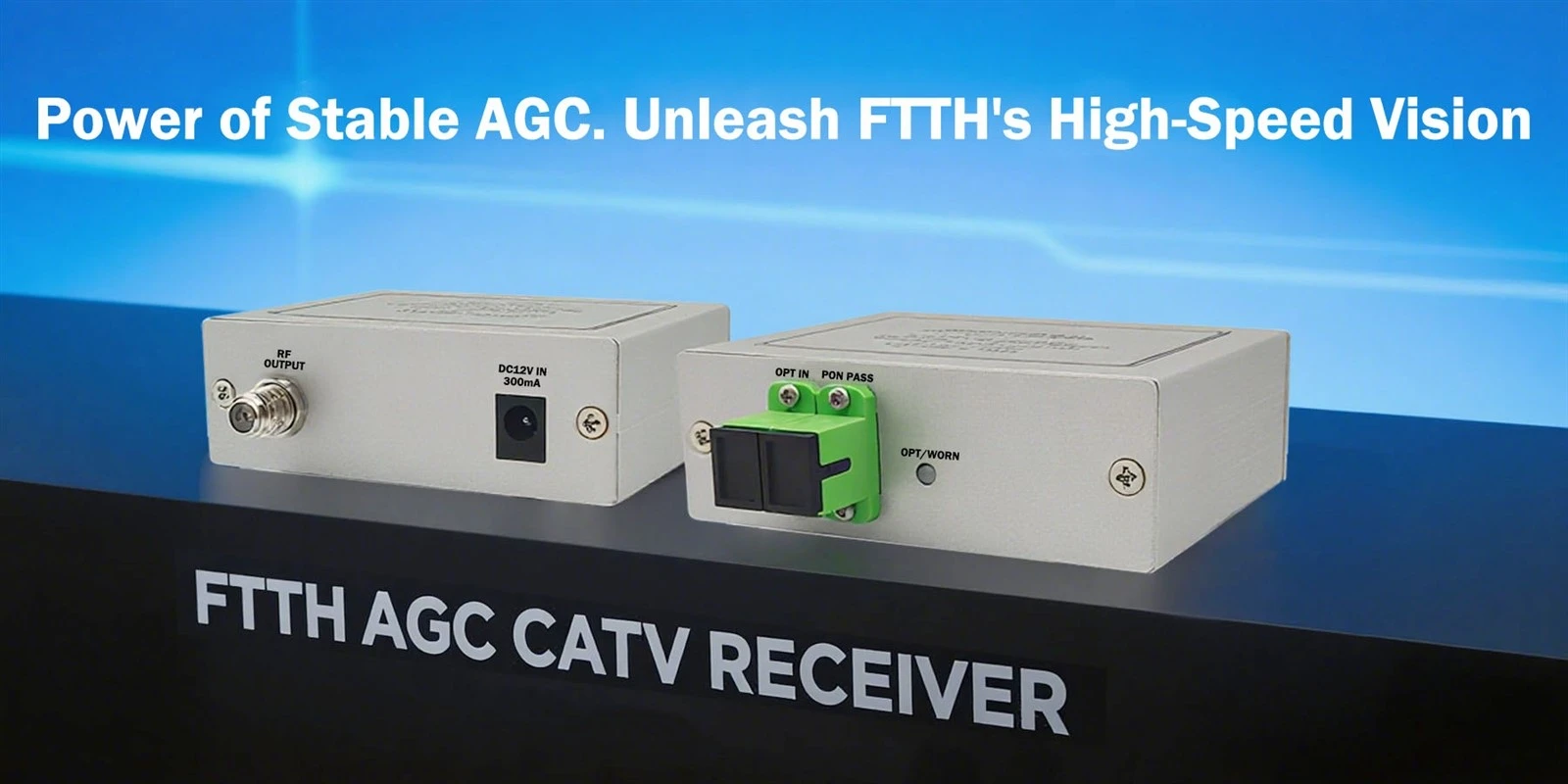

Tá anGlacadóir FTTH AGC CATVfreagrach go sonrach as an comhartha físe CATV tonnfhad 1550nm a phróiseáil. Baineann sé an comhartha optúil seo go beacht as an snáithín, tiontaíonn sé go comhartha leictreach Minicíocht Raidió (RF), agus aschuireann sé é trí chábla comhaiseach chuig teilifíseáin nó socraíonn sé-boscaí barr. Tá sé ionsuite{-iRialú Gnóthachain Uathoibríoch (AGC)ríthábhachtach chun taithí úsáideora a chinntiú. Cúitíonn sé go huathoibríoch luaineachtaí i gcumhacht ionchuir optúil de bharr fachtóirí mar achar líne snáithíní, lúbthachta, nó athruithe ar an teocht chomhthimpeallach, rud a ráthaíonn go bhfanann aschur leibhéal an chomhartha RF chuig an teilifís seasmhach. Cuireann sé seo cosc ar shaincheisteanna pictiúr ar nós sneachta, patrúin mósáic, nó cur isteach.
II. In-Anailís Dhomhain ar Phríomh-Chomhpháirteanna agus Teicneolaíochtaí
1. Tosaigh Optúil-Deireadh agus WDM Scagaire
Scagadh beachtais:Comhtháthaíonn an gléas scagaire -iolphléacsú Rannán Tonnfhad (WDM) ardfheidhmíochta. Tá a saintréithe pasbhanna optamaithe go mór don tonnfhad 1550nm, rud a chuireann ar chumas an chomhartha optúil 1550nm CATV a scaradh ó na comharthaí optúla measctha 1310/1490/1550nm le caillteanas isteach an-íseal agus crosstalk. Cinntíonn sé freisin go dtéann comharthaí optúla an chainéil sonraí trí gan aon chaillteanas (go dtí an ONU/móideim optúil ina dhiaidh sin le haghaidh próiseála).
Brathadóir fótaileictreach (PIN nó APD):Seo "súil" an ghlacadóra. Tiontaíonn sé an comhartha optúil scartha 1550nm isteach i comhartha leictreach lag. I gcás cásanna achar fada, ard-chumhachta, féadfar Avalanche Photodiode (APD) a úsáid mar gheall ar a ghnóthachan inmheánach agus a íogaireacht níos airde.
2. Oibriú Beacht an Chórais um Rialú Gnóthachan Uathoibríoch (AGC).
Is é an córas AGC “croí cliste” an ghléis iomláin, ag feidhmiú mar aiseolas lúb dúnta leanúnach:
Brath Comhartha:Déanann an córas monatóireacht leanúnach ar an leibhéal comhartha RF tar éis comhshó fhótaileictreach agus aimpliú tosaigh.
Comparáid agus Giniúint Earráidí:Déanann sé an leibhéal comhartha braite a chur i gcomparáid le leibhéal tagartha réamhshocraithe, idéalach chun luach earráide a ríomh.
Coigeartú Gnóthachain Dinimiciúla:Tiomáineann an comhartha earráide seo Aimplitheoir Gnóthachain Athraitheach (VGA) nó rialaíonn sé voltas laofachta an fhóta-bhraiteora. Má laghdaítear an chumhacht optúil ionchuir (m.sh., go -8 dBm), ordaíonn an AGC méadú ar ghnóthachan. Má mhéadaíonn an chumhacht optúil ionchuir (m.sh., go +2 dBm), laghdaítear an gnóthachan dá réir.
Aschur Cobhsaí:Tríd an gcoigeartú dinimiciúil seo, is cuma conas a athraíonn an chumhacht optúil ionchuir laistigh den raon leathan sonraithe (m.sh., +2 dBm go -8 dBm), is féidir an leibhéal comhartha RF aschuir deiridh (m.sh., ainmniúil 65 dBµV) a choinneáil le cobhsaíocht ard, de ghnáth laistigh de earráid ±1 dB. Cuireann sé seo deireadh go hiomlán le saincheisteanna cáilíochta pictiúr de bharr luaineachtaí comharthaí.
3. Modúl Próiseála agus Aschuir RF
Aimpliú agus Comhionannú Ilchéimeanna-:Tar éis a bheith á rialú ag an bpríomh-AGC, téann an comhartha isteach i slabhra aimplithe RF ina dhiaidh sin chun cumas tiomáint aschuir leordhóthanach a bhaint amach. D’fhéadfadh samhlacha ardleibhéil a bheith san áireamh freisinRialú Fána Uathoibríoch (ASC), atá in ann freagairt dhifreálach an tsnáithín ar fho-iompróirí RF de mhinicíochtaí éagsúla a chúiteamh go huathoibríoch, rud a chinntíonn maoile ar fud bandaleithead minicíochta teilifíse iomlán (m.sh., 47-1000 MHz nó níos airde).
Poirt Aschuir agus Leithlisiú:Go tipiciúil soláthraíonn sé 1 go 4 calafort aschuir RF (m.sh., nascóirí cineál F) le leithlisiú ard chun trasnaíocht idir aschuir iolracha a íoslaghdú. Tá cosaint mhaith ag na calafoirt i gcoinne borrtha tintreach agus urscaoileadh leictreastatach (ESD).
4. Dearadh Struchtúrtha agus Inoiriúnaitheacht Timpeallachta
Imfhálú Garbh:Úsáidtear go coitianta tithíocht cóimhiotal alúmanaim bás-teilgthe, a fhreastalaíonn ar na feidhmeanna triaracha a bhaineann le diomailt teasa (teas a tharraingt go héifeachtach ó aimplitheoirí inmheánacha), sciath leictreamaighnéadach (EMI) (cur isteach seachtrach agus sceitheadh comhartha inmheánach a chosc), agus cosaint mheicniúil.
Gach-Cosaint Aimsire:Tá ardchumas uiscedhíonach agus deannach (m.sh., rátáil IP65) ag samhlacha lasmuigh nó taobh istigh/amuigh, in ann timpeallachtaí crua cosúil le fuar mór, teocht ard agus ard-taise a sheasamh, rud a chinntíonn oibriú iontaofa fadtéarmach.
Suiteáil Solúbtha:Tacaíonn dearadh dlúth le-gléasadh balla, gléasadh cuaille, nó socrú deisce, chun oiriúnú do phointí suiteála éagsúla laistigh den teach (m.sh., bosca faisnéise, in aice le caibinéad teilifíse).
III. Cuir deireadh-chun-Críoch a chur le Sreabhadh Oibre i Líonra FTTH
Instealladh Comhartha:Tá an comhartha optúil CATV tonnfhad 1550nm ó headend an oibreora in éineacht leis na comharthaí sonraí optúla 1490/1310nm ón oifig lárnach OLT ag comhcheangail seachtrach WDM nó aimplitheoir optúil. Tarchuirtear an comhartha comhcheangailte trí chnámh droma agus snáithíní líonra dáileacháin chuig áitreabh an síntiúsóra.
Scaradh Comhartha:Ceanglaíonn an snáithín titim ar dtús le scoilteoir optúil (má tá sé i láthair), ansin chuig limistéar trealaimh áitribh an chustaiméara. Anseo, an port ionchuir anGlacadóir FTTH AGC CATVa fhaigheann an comhartha optúil measctha. Déanann a scagaire WDM inmheánach "stiall as" an comhartha optúil CATV 1550nm, á threorú chuig cosán glacadóra CATV. Aschuirtear na comharthaí optúla 1310/1490nm eile trí earball muice ar leith chuig an Aonad Líonra Optúil (ONU) chun seirbhísí idirlín agus gutha a phróiseáil.
Tiontú agus Cobhsú Fótaileictreach:Déanann an fóta-bhrathadóir an comhartha optúil 1550nm stripped a thiontú ina chomhartha leictreach RF. Feidhmíonn an ciorcad AGC i bhfíor-am, ag cinntiú fiú má athraíonn an chumhacht optúil beagán de bharr athruithe aimsire nó tiúnadh líonra, go bhfanann neart an chomhartha RF comhshóite tairiseach.
Dáileadh Comhartha:Déantar an comhartha RF ardcháilíochta cobhsaithe agus aimplithe a dháileadh trí chábla comhaiseach ar theilifíseáin éagsúla nó socraítear-boscaí bairr ar fud an tí, rud a ligeann d'úsáideoirí féachaint ar chláir teilifíse bheo atá soiléir agus saor in aisce.
IV. Achoimre ar Buntáistí agus Luach Croí
Eispéireas Úsáideora Cobhsaí Deiridh:Feidhmíonn teicneolaíocht AGC mar chaomhnóir dofheicthe, ag cealú go foirfe luaineachtaí comhartha do-airithe d'úsáideoirí, ag seachadadh pictiúir soiléire go comhsheasmhach.
Bandaleithead Ard agus Comhoiriúnacht don Todhchaí:Tacaíonn sé le bandaleithead RF suas le 1 GHz nó fiú 1.2 GHz, ag cur go leor spáis in áirithe do 4K/8K Ultra HD TV, bealaí níos idirghníomhaí, agus uasghráduithe seirbhíse amach anseo.
Líonra Simplithe agus Coigilteas Costais:Trí na seirbhísí go léir a tharchur thar aon snáithín amháin, laghdaítear go mór castacht cáblaithe agus costais oibriúcháin an oibreora. I gcás úsáideoirí, sábhálann comhtháthú ard na feiste spás agus simplíonn sé suiteáil.
Iontaofacht agus Marthanacht Eisceachtúil:Cinntíonn dearadh grád tionsclaíoch agus tógáil lánshéalaithe oibríocht chobhsaí 24/7 gan bhriseadh le Meán-Am Idir Theipeanna (MTBF) an-fhada, rud a íslíonn costas iomlán na húinéireachta thar a shaolré.
Breiseán-agus-Seinn agus Cothabháil Áisiúil:De ghnáth ní éilíonn an gléas aon chumraíocht réimse casta, toisc go ndéantar an leibhéal aschuir a chobhsú go huathoibríoch. Is féidir le córais monatóireachta líonra monatóireacht chianda a dhéanamh ar a stádas trí thonn iompróra nó trí mhodhanna eile, rud a éascaíonn rabhadh locht agus logánú.
Tá anGlacadóir FTTH AGC CATVi bhfad níos mó ná tiontaire simplí "optúil-go-leictreach". Is fochóras casta é a chomhtháthaíonn ardscagadh optúil, tiontú beachtas fótaileictreach, rialú lúb dúnta cliste, agus dearadh tionsclaíoch garbh. Is nasc ríthábhachtach é chun seachadadh gan uaim ar sheirbhísí físe ar ardchaighdeán sna “céad méadar deiridh” de Fiber-go dtí an-Baile, ag ráthú go ciúin gur féidir leis na milliúin teaghlach taitneamh a bhaint as seirbhísí craolta teilifíse atá cobhsaí, soiléir agus saibhir. Is gléas críochfoirt chliste fíor-riachtanach é i líonraí rochtana optúla iomlána nua-aimseartha.
