Croílár Comhartha RF go Tarchur Snáithín: Míniú Iomlán ar Phrionsabal an Chomhartha Analógach go Tiontú Snáithín
I gcásanna tarchuir comhartha RF (Minicíocht Raidió), an mbíonn na fadhbanna seo ag cur isteach ort go minic: maolú mór comhartha tar éis achar fada a tharchur, saobhadh comhartha de bharr trasnaíochta leictreamaighnéadach, agus sreangú cáblaí toirtiúil agus costasach? Cibé an stáisiúin bonn cumarsáide, trealamh réalteolaíochta raidió, rialú tionsclaíoch, nó córais raidió agus teilifíse é, tá tarchur cobhsaí comharthaí RF ina chroí-éileamh-agus is é comhartha RF go teicneolaíocht tarchurtha snáthoptaice an eochair chun na pointí pian seo a réiteach. Sa lá atá inniu ann, déanfaimid an croí-loighic a bhriseadh síos go coitianta: conas a dhéantar comharthaí RF analógacha a thiontú ina gcomharthaí snáthoptaice chun trasnaíocht a bhaint amach atá saor in aisce, achar fada, agus -tarchur dílseachta ard.
Gcéad dul síos, is gá bunphrionsabal a shoiléiriú: iompraíonn tarchur snáthoptaice comharthaí optúla, cé gur comharthaí leictreacha analógacha iad ár gcuid comharthaí RF, agus níl an dá cheann ag luí go díreach. Dá bhrí sin, is é croílár an chomhshó comhartha analógach go snáithín ná dhá thiontú a chur i gcrích: "comhartha leictreach analógach → comhartha optúla → comhartha leictreach analógach", agus ansin tarchur comhartha éifeachtach a bhaint amach trí mheán na saintréithe ísealchaillteanais agus frith-chur isteach snáithíní optúla - atá mar chroí-loighic oibre ár gcomhartha RF do tháirgí snáthoptaice. Tá an próiseas iomlán roinnte go príomha i 5 phríomhchéim, agus cinneann gach ceann acu cáilíocht an tarchurtha comhartha. Déanfaimid iad a mhíniú go mion in éineacht le dearadh iarbhír an táirge.
Céim 1: Réamhphróiseáil Comhartha RF Analógach - Deireadh a chur le Cur isteach agus Cáilíocht Chomhartha a bharrfheabhsú
Is minic a mheasctar comharthaí RF analógacha bunaidh (cosúil le comharthaí minicíochta raidió ó stáisiúin bonn agus comharthaí braite ó radair) le torann agus cur isteach. Beidh saobhadh ar chomharthaí optúla mar thoradh ar chomhshó díreach agus beidh tionchar aige ar éifeachtaí tarchurtha. Dá bhrí sin, sula dtéann siad isteach sa nasc comhshó, déanfaidh ár dtáirgí na comharthaí RF analógacha a réamhphróiseáil ar dtús, atá mar bhunús freisin chun dílseacht tarchurtha a chinntiú.
Áirítear le réamhphróiseáil go príomha dhá oibríocht lárnacha: ar dtús, aimpliú comhartha, a aimplíonn comharthaí lag RF go neart atá oiriúnach le haghaidh comhshó trí -aimplitheoir ardchruinneas chun teip tiontaithe de bharr comharthaí laga a sheachaint; sa dara háit, scagadh agus íonú, a úsáideann modúl scagtha gairmiúil chun torann neamhábhartha agus comharthaí trasnaíochta a scagadh agus comharthaí RF éifeachtacha íon a choinneáil. Glacann ár gcuid táirgí teicneolaíocht scagtha saincheaptha, is féidir a oiriúnú go cruinn don bhanna minicíochta comhartha RF de 5MHz go 6GHz, ag cinntiú íonacht na gcomharthaí réamhphróiseáilte agus ag ullmhú le haghaidh comhshó ina dhiaidh sin.

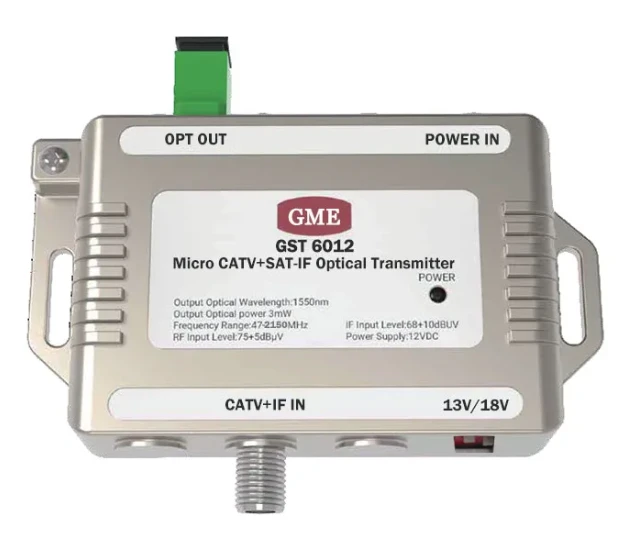

Céim 2: Leictreonaic-Tiontú Optúil (E/O) - "Aistrigh" Comharthaí Leictreacha Analógacha go Comharthaí Optúla
Is é seo an chéim lárnach den phróiseas comhshó iomlán agus croílár teicniúil ár dtáirgí. Go simplí, is éard atá i gceist leis na comharthaí leictreacha RF analógacha réamhphróiseáilte a thiontú ina gcomharthaí optúla is féidir a tharchur i snáithíní optúla trí ghléasanna tiontaithe optúla leictrileictreach atá comhionann le "cóta solais" a chur ar na comharthaí leictreacha, rud a ligeann dóibh tarchur achair fhada a bhaint amach leis na buntáistí a bhaineann le snáithíní optúla.
Úsáideann ár gcuid táirgí dé-óid léasair DFB ardlíneachta mar chroí-fheistí comhshó optúla leictrileictreach, agus tá a bprionsabal oibre bunaithe ar theicneolaíocht "Modhnú Déine (IM)": déantar sruth tiomána an léasair a mhodhnú go díreach ag an comhartha leictreach, ionas go n-athraíonn déine na cumhachta optúla aschuir go comhchiallach le aimplitiúid an chomhartha RF analógach, ag baint úsáide as athrú fuaime analógach go dtí an airde gile {{2}, ag baint úsáide as an gile athrú go dtí airde fuaime. comhfhreagraíonn an tsolais go hiomlán le dlí athraithe an chomhartha RF bunaidh, ag tabhairt mapáil chruinn ar "comhartha leictreach → comhartha optúla". Is é an buntáiste a bhaineann leis an modh modhnú seo ná luas freagartha tapa agus saobhadh comhartha beag, ar féidir leis na tréithe bunaidh a bhaineann le comharthaí analógacha RF a choinneáil a uasmhéadú, go háirithe oiriúnach do chásanna le riachtanais arda maidir le dílseacht comhartha, mar shampla réalteolaíocht raidió agus cumarsáid satailíte.
Ag an am céanna, tá feidhm chúitimh teocht tógtha ag ár gcuid táirgí, rud a d'fhéadfadh tionchar athruithe teochta comhthimpeallacha ar an léasair a fhritháireamh go héifeachtach, rud a chinntíonn cobhsaíocht na gcomharthaí optúla. Fiú i dtimpeallachtaí foircneacha ó -40 céim go +70 céim , féadann sé tiontú leictrea-optúil a chur i gcrích go seasta.
Céim 3: Tarchur snáthoptaice - Cur isteach-Saor in Aisce, Íseal-Caillteanas "Cainéal Comhartha"
Tar éis tiontú leictrileictreach, déantar an comhartha optúil a chúpláil isteach sa chroíshnáithín agus tosaíonn sé tarchur achair fhada. Is é an buntáiste a bhaineann leis an gcéim seo ná croí an tarchurtha snáthoptaice atá difriúil ó tharchur cábla traidisiúnta: úsáideann snáithín optúil prionsabal an fhrithchaiteachais iomlán an tsolais chun srian a chur ar an comhartha optúil chun iomadú taobh istigh den chroí snáithín. Tá innéacs athraonta an chroíshnáithín beagán níos airde ná sin an chumhdaigh, ag cinntiú nach mbeidh an comhartha optúil ag sceitheadh agus ag baint le tarchur éifeachtach.
I gcomparáid le cáblaí comhaiseach traidisiúnta, tá trí bhuntáiste do-athsholáthair ag tarchur snáthoptaice, atá mar phríomhthábhacht ag ár dtáirgí freisin chun pointí pian na gcustaiméirí a réiteach: an chéad, caillteanas íseal. Sa bhanna 1550nm, níl caillteanas tarchurtha snáithíní optúla ach thart ar 0.2dB/km, atá i bhfad níos ísle ná an caillteanas de cháblaí comhaiseacha a bhíonn go minic roinnt dB/m. Fiú má tharchuirtear é ar feadh na ndeicheanna nó fiú na céadta ciliméadar, ní dhéanfar an comhartha a mhaolú go suntasach; sa dara háit, cur isteach láidir in aghaidh-. Is ábhar tréleictreach é snáithín optúil, atá díolmhaithe go hiomlán ar thrasnaíocht leictreamaighnéadach (EMI) agus trasnaíocht minicíochta raidió, go háirithe oiriúnach do thimpeallachtaí trasnaíochta crua ar nós tionscail agus míleata; tríú, meáchan éadrom. Níl trastomhas snáithíní optúla aonair ach 125 miocrón, atá i bhfad níos éadroime ná cáblaí coaxial, ag laghdú go mór an deacracht agus an costas sreangú.
Tá ár gcuid táirgí ag luí le snáithín optúil mód singil SM28 agus tacaíonn siad le teicneolaíocht Iolphléacsú Rannán Tonnfhad (WDM), ar féidir leis tarchur comhartha RF ilchainéil a bhaint amach trí shnáithín optúil amháin, feabhas a chur ar éifeachtúlacht tarchurtha, costais sreangaithe a laghdú, agus oiriúnú do riachtanais feidhmchláir il-chásanna.

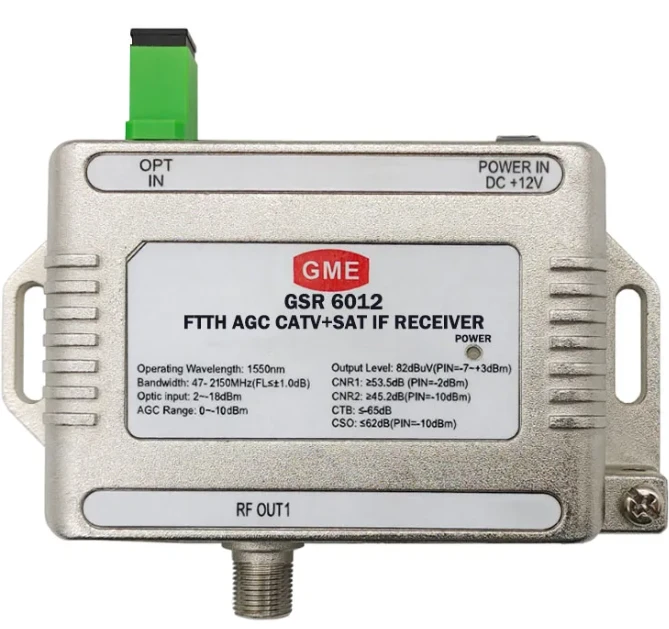

Céim 4: Tiontú Fótaileictreach (O/E) - "Athchóirigh" Comharthaí Optúla go Comharthaí Leictreach Analógacha
Nuair a shroicheann an comhartha optúil an deireadh glactha, ní mór é a thiontú ar ais go dtí an comhartha leictreach RF bunaidh analógach trí chomhshó fótaileictreach ionas gur féidir le trealamh críochfoirt é a aithint agus a úsáid (cosúil le stáisiúin bonn, radair agus taispeántais). Is éard atá sa chéim seo ná an próiseas droim ar ais maidir le tiontú optúil leictrileictreach, a éilíonn gléasanna ardchruinneas freisin chun cáilíocht an athchóirithe a chinntiú.
Úsáideann ár gcuid táirgí fótabhrait ard-íogaireachta (fótachóidí PIN nó fótaisiodóidí maolánacha APD) mar phríomhghléasanna tiontaithe. Is é an fheidhm atá acu ná an t-athrú déine ar chomharthaí optúla a thiontú ina chomharthaí leictreacha comhfhreagracha (sruth fótaghinte)- dá láidre an chumhacht optúil, is mó an sruth a ghintear, a fhreagraíonn go hiomlán do dhlí an athraithe chomharthaí den deireadh tarchuir. Déanfar an comhartha leictreach comhshóite a aimpliú tuilleadh le-aimplitheoir torainn íseal chun a chinntiú go gcomhlíonann neart an chomhartha riachtanais an trealaimh chríochfoirt, agus ag an am céanna cur isteach torainn a shochtadh chun saobhadh an chomhartha athchóirithe a sheachaint.
Céim 5: Postáil Comhartha-Athchóiriú Cruinn - a phróiseáil chun oiriúnú do Riachtanais Teirminéil
Tar éis comhshó fótaileictreach, ní mór don chomhartha leictreach analógach RF dul tríd an gcéim phróiseála post deiridh sular féidir é a úsáid go fírinneach. Áirítear go príomha le próiseáil postála múnlú comhartha agus calabrú gnóthachain: ceartaíonn an modúl múnlaithe mion- saobhadh a d'fhéadfadh tarlú le linn tarchur comhartha chun a chinntiú go bhfuil tonnchruth an chomhartha comhsheasmhach go hiomlán leis an mbunchomhartha; coigeartóidh an modúl calabrú gnóthachain an gnóthachan comhartha go dtí an raon oiriúnaithe don trealamh críochfoirt chun mífheidhmiú trealaimh de bharr neart comhartha iomarcach nó neamhleor a sheachaint.
Tacaíonn ár gcuid táirgí le Rialú Gnóthachain Uathoibríoch (AGC), ar féidir leo paraiméadair ghnóthachain a choigeartú go huathoibríoch de réir achar tarchurtha agus neart comhartha gan idirghabháil láimhe, a fheabhsaíonn éascaíocht úsáide go mór, agus a chinntíonn cobhsaíocht fhadtéarmach agus comhsheasmhacht na gcomharthaí.
Cén fáth Roghnaigh Ár Comhartha RF le Táirgí snáthoptaice?
Agus prionsabal an chomhshó comhartha analógach go snáithín á thuiscint, níl sé deacair a fháil amach go mbraitheann gach céim den phróiseas tiontaithe ar ghléasanna ardchruinneas agus dearadh optamaithe-agus is é seo croí-iomaíochas ár dtáirgí. Go hachomair, léirítear ár buntáistí i dtrí ghné:
Tarchur Dílse Ard: Trí léasair ardlíneachta agus brathadóirí fóta-bhraite a ghlacadh, in éineacht le scagadh beacht agus rialú gnóthachain, is féidir leis an raon dinimiciúil saor sporach 100dBm/H2/3 a bhaint amach, rud a uasmhéadaíonn coinneáil bhuntréithe na gcomharthaí RF analógacha agus seachnaítear saobhadh;
Cobhsaíocht agus Iontaofacht: Tógtha-i gcúiteamh teochta agus feidhmeanna rialaithe gnóthachain uathoibríoch, ag oiriúnú do raon teochta leathan agus timpeallachtaí casta, ag tacú le -achair fhada tarchur suas le 20km gan athsheoltóirí, le caillteanas níos lú ná 0.4dB/km, ag freastal ar riachtanais chrua cásanna éagsúla amhail tionscal, cumarsáid agus míleata;
Inoiriúnaitheacht Solúbtha: Raon minicíochta 5MHz go 6GHz a chlúdach, tacú le teicneolaíocht snáithíní optúla mód aonair agus WDM, agus réitigh shaincheaptha a sholáthar de réir riachtanais an chustaiméara, ag oiriúnú do chásanna feidhmchláir éagsúla mar stáisiúin bonn 5G, teileascóip raidió, raidió agus teilifís, agus radair.
Cibé an gá duit an fhadhb a bhaineann le maolú tarchurtha comhartha RF thar achair fhada a réiteach nó fáil réidh leis an trioblóid a bhaineann le trasnaíocht leictreamaighnéadach, is é comhartha analógach go teicneolaíocht snáthoptaice an réiteach is fearr agus is réitigh aibí iad ár gcomhartha RF do tháirgí snáthoptaice a chuireann an prionsabal seo i bhfeidhm, ag cabhrú leat tarchur comhartha éifeachtach, cobhsaí agus ísealchostas a bhaint amach.
Má tá do thionscadal ag tabhairt aghaidh ar dhúshláin tarchurtha comhartha RF agus ba mhaith leat a fháil amach conas is féidir lenár dtáirgí a oiriúnú do do riachtanais shonracha, déan teagmháil linn chun réitigh theicniúla mionsonraithe agus paraiméadair táirgí a fháil, agus lig dúinn teicneolaíocht ghairmiúil a úsáid chun do tharchur comhartha a thionlacan.
